家庭内LED化工事♪（キッチン2連灯）
家庭内照明のLED化工事を開始しました。初回は、キッチン天井に設置された、20W型蛍光灯2連灯の工事です。
TV等で盛んに宣伝？啓発？している通り、水銀に関する国際条約（水俣条約）により「2027年末蛍光灯製造輸出入禁止」される事への対応です。
もちろん在庫分の販売やストックしていた蛍光管の使用は可能です。（製造販売の禁止ではありません。）
※今回の工事は電気工事士の資格が必要で、感電やショートによる火災の危険を伴う場合が有るのでご注意ください。
ちなみに白熱電球のLED化は、電球を変えるだけなので資格も必要無くちょ～簡単です。
また天井設置の室内照明（シーリングライト）は、サークル型LED管単体との価格差が小さいうえ、改修工事も不要な点から器具ごと交換がベストです。
結果的に、直管蛍光灯照明器具と、蛍光灯ダウンライトが工事の対象となります。
工事不要で蛍光管をLED管に替えることも可能ですが、LED管の仕様が固定されておらず、片側給電方式や両側給電方式があるため、設置はLED管の注意書きに従ってください。
（概ね、グローランプを外す方式と、ダミーグローに交換する方式があります。）
ただこの場合、安定器の除去工事は行われないので、節電効果は10～15%ほど低下しますし、相当に古い器具で安定器が故障すると、LED管に問題が無くても点灯しなくなってしまいますから、早めに有資格者や電気店に依頼して工事することがベターです。
さて、工事自体は電気工事士の資格が必要なものの、多少の電気の知識があれば簡単な器具改造です。
もちろん調達したLED管の種類が把握できて、どんな回路に変えるかの知識は必要ですケド。
（ここでは知識の無い方が、変に手を出さないよう、具体的な配線や工事方法は示しません。 事故起きても責任取れませんし。）
結構webなどで、工事方法や回路なんかを公開している方も見えるので、必要であればソレを参考にしてください。
ただし明らかに間違いが有って、そのまま実行するとブレーカーが落ちるような回路を紹介しているサイトも有りました（一応警告はしておいたけど）ので、幾つか参照して比較検証することをお勧めします。
（以下は原則グローランプ方式の蛍光灯を対象としていますが、工事してしまえば何れの方式も同じです。）
簡単に言えば、両側給電LED管の場合、左右の端子の一つにそれぞれ100Vの電線を繋げばおしまいです。
管には左右にそれぞれ2本づつの端子が出てますが、どちらに繋いでも構いません。
（片側の端子に100Vの2本を繋がない限り！ 感電するか、ブレーカー落ちるよ！）

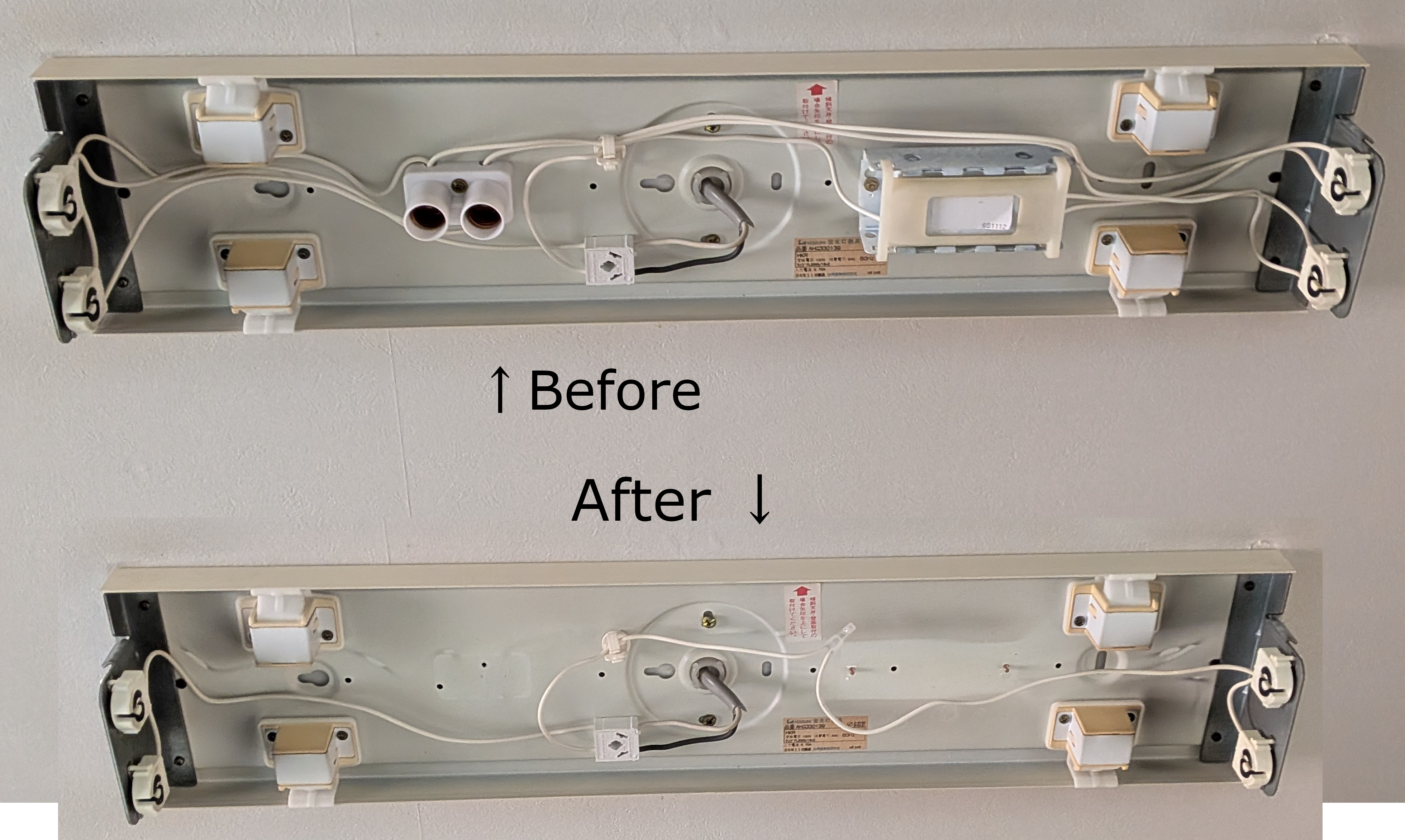

あとは余分なグローソケットや安定器を除去するだけなので、配線はかなりスッキリします。
今回の2灯式の場合は、左右のソケットそれぞれで隣り合った同志を、ジャンパー線で繋ぐだけなので簡単です。
ソケットの接続は接続線を抜き差しするだけなので、特に線を圧着して接続する等の工事は必要はありません。
結果的に電源の線から片側のソケットに行く線長が（安定器を噛んでいた分）足りず、2線を接続するのにCE-1圧着端子1個を使用しました。
ちょ～スッキリ配線♪（あぁ、ちゃんと点灯は確認していますよ。）
片側給電方式のLED管は少し面倒です。
無工事で管を交換する場合は、何も考えずにLED管を付けて付属のダミーグローに交換するだけなのですが、器具自体をLED化工事する場合は注意が必要です。
片側給電の場合、LED管の左右どちらかが給電端子になります。（通常'N'と'L'が表示された側。）
で、この給電端子に100Vの2線を繋げば点灯はするのですが、これだとLED管の保護回路が働かんのです。
じゃぁどうするかと言うと、100Vの白線をLED管の'N'端子に接続し、LED管の反対側（表記の無い方）に100Vの黒線を接続します。
で、NL表記の無い側のもう一つの端子からグローソケットを経由して、反対側の'L'表記のある端子に接続します。
もちろんダミーグローは付けた状態にします。（これをバイパス工事と言います。）
これはメーカーにも依りますが、バイパス線の経路途中にヒューズが設置されている場合があって、これを有効にするために必要な工事になります。
つまり安定器を除去しても、余分なバイパス線があって、さらにグローソケットも残るので、外からの見た目だけではLED化工事が行われた機器かどうか解りません。
この状態で誤って両側給電のLED管に付け替えると・・・ブレーカー落ちます。 ^_^;
どちらの場合も同様ですが、器具のLED化工事を行った場合は、必ず給電方式やバイパス有無を示すシールを貼っておく事が大事ですね。
